Файл должен быть записан в формате *.cdr программой Corel версия 12.
Масштаб в макете - 1:1. Единицы измерения - миллиметр (мм).
Все объекты (текст, символы) нужно изображать в виде тонких линий (кривых) без применения цветной заливки

Технические требования к макетам для резки на лазере "TROTEC"


Все контуры резки должны быть замкнутыми линиями. Без заливки. Толщина линии 0,001 pt. Цвет RGB -
красный (R=255 G=0 B=0).
Чертеж не должен содержать размерных или осевых линий. Разрешенная толщина примитивов - 0.001 pt.

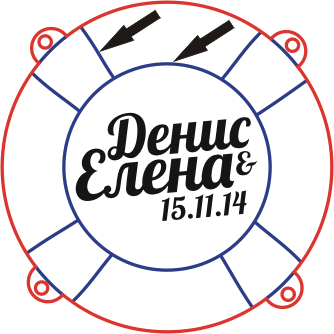

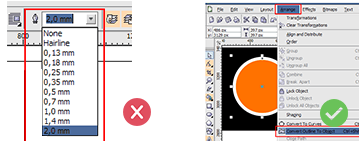

Запрещается формировать изображения шириной кривых, необходимо конвертировать ширину в объект (menu «Arrange»).
Слои изображения не должны пересекаться, наслаиваться или дублировать друг на друга, а также содержать в замкнутых контурах разомкнутые точки.Кроме этих трех вариантов на макете не должно быть ничего. Весь макет должен располагаться в одном слое. В частности, не должно быть пустых фигур, закрывающих какие-либо детали. Гравировка идет по объектам, а не по видимой картинке. Закрытую часть объекта станок все равно програвирует, а потом попытается програвировать и "закрывашку".
При увеличении изображения не должно быть изломов, «ступенек», плохого сопряжения дуг или двойных линий.
Масштаб в чертеже должен соответствовать рабочей зоне лазерных станков Trotec 100 (600×300 мм )
Если на детали есть гравировка контура (только линия), эти области должны быть без заливки, контур 0,001 pt.
Цвет RGB
синий (R=0 G=0 B=255).
Гравировка внутри детали должна быть залита цветом RGB черный (R=255 G=255 B=255), контур зоны гравировки пустой.
Текст должен быть переведен в кривые.
